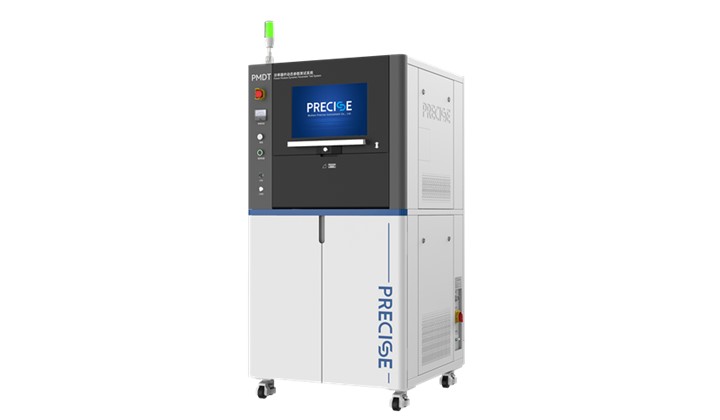

PMDT功率器件動態參數測試系統
PMDT功率器件動態參數測試系統是一款專用于MOSFET、IGBT、SiC MOS等器件的動態參數測試，能夠安全便捷的測試功率器件的開關延時和損耗，評估器件的安全工作區，對器件和驅動電路的短路保護特性進行驗證，測量功率組件的雜散電感。

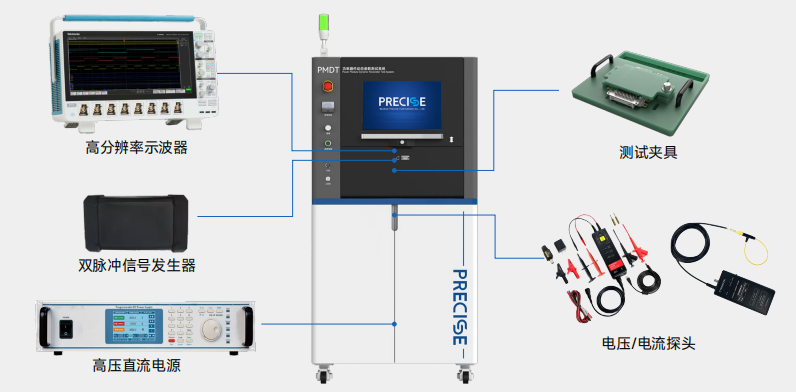

系統主要由雙脈沖信號發生器，高分辨率示波器，高壓電流探頭，高壓電源、母線電容、低雜感母排、自動化測試軟件以及配套測試工裝組成。系統配備多種測試驅動板，可覆蓋開關參數測試、柵極電荷測試、短路測試、雪崩測試等，單次測試即可完成開關特性及反向恢復特性測試；可實時保存測試結果及波形曲線，自動生成測試報告。
產品特點
● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)
● 兼容多種封裝，可根據測試需求定制夾具
測試項目
● 開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs vs.t、Ig vs.t
● 關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、 關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs vs. t、Ig vs.t
● 反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
● 短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
● 柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs vs.t
● 反偏安全工作區：關斷電壓尖峰VCE—peak、關斷電流尖峰lc、Vce vs.t、lc vs.t

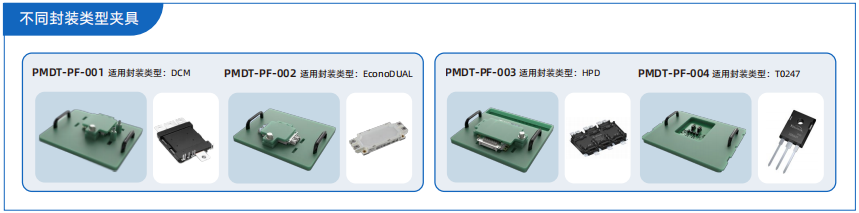

測試夾具
針對市面上不同封裝類型的功率半導體，如IGBT、SiC、MOS等產品，普賽斯提供整套測試夾具解決方案，可用于T0單管，半橋模組等產品的測試

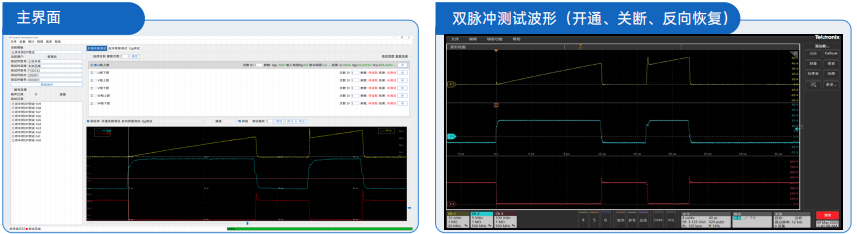

軟件界面
產品選型
| 項目 | 正向電壓 | 負向電壓 | 最大電流 | 脈寬范圍 |
|---|---|---|---|---|
| 柵極 | 0～30V | -20～0V | 10A | 0.1μs～200μs |
| 項目 | 最大電壓 | 最大電流 | 短路電流 |
|---|---|---|---|
| 漏極/集電極 | 2000V | 2000A（DPT） | 12kA |
| 項目 | 雜散電感 | 保護響應時間 | 工作環境溫度 |
|---|---|---|---|
| 系統功能 | ＜20nH | ＜2us | 常溫～40℃ |
PMDT功率器件動態系統不同規格配置型號參考：
| 型號 | 規格 | 高壓差分探頭 | 柔性電流探頭 |
|---|---|---|---|
| PMDT2003 | 2000V/300A/12kA(短路) | Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V | Ig(1個): 帶寬 100M，量程 30A Ic(1個): 帶寬 30M，量程 300A Icsc(1個): 帶寬 30M，量程 12kA |
| PMDT2010 | 2000V/1000A/12kA(短路) | Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V | Ig(1個)：帶寬 100M，量程 30A Ic(1個)：帶寬 30M，量程 1200A Icsc(1個)：帶寬 30M，量程 12kA |
| PMDT2020 | 2000V/2000A/12kA(短路) | Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V | Ig(1個): 帶寬 100M，量程 30A Ic(1個): 帶寬 30M，量程 3000A Icsc(1個): 帶寬 30M，量程 12kA |
*以上規格如有更新，恕不另行通知。
